Opravná sada pro opravu běžícího pásu s displejem LCD vhodným pro stejnosměrný motor o výkonu 1 -4 hp (zdvih)

Řídicí jednotka běžeckého pásu pro opravu běžícího pásu s displejem LCD vhodným pro stejnosměrný motor o výkonu 1 ~ 4 hp
Na dotaz
Kód: FP3
6 700 Kč
Kategorie: Opravné sady
Zobrazit

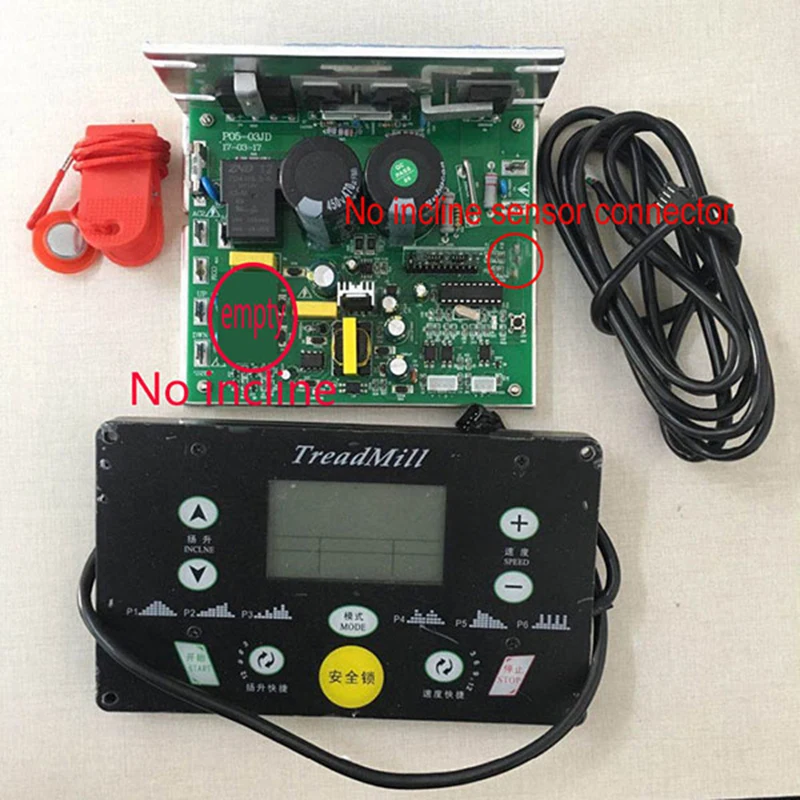

sada řízení sklonusada bez zahrnutísada univerzálních ovladačů


Spusťte běžícím běžeckému pásu spoustu poškození!


TB2.



Technické parametry ovladače:
Velikost: 130 mm * 100 mm * 70 mm
Vstupní napětí: [AC] AC85V ~ 255 V
Režim snímače : Magnetický pocit / vnímání světla / žádný pocit [standardní režim bez cítění]

Vlastnosti:
1: nastavení snímacího režimu nastavením; nastavit minimální a maximální rychlost; nastavit velikost výstupního točivého momentu; kalibrace rychlosti
2: nadproudová a rychlostní ochrana
3: výstupní zkrat nebo ochrana při volnoběhu

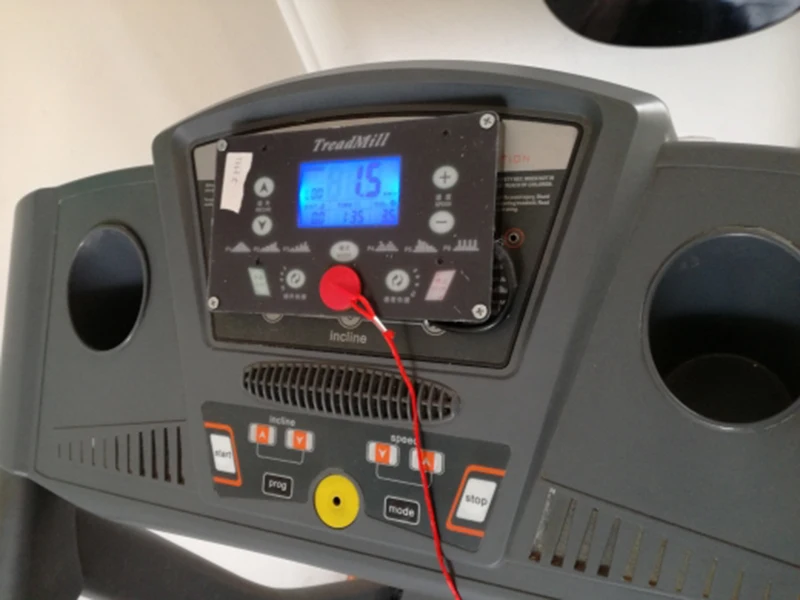

?Displej:? digitální trubice, led displej; dotykové tlačítko;
?Obsah displeje?: rychlost běžeckého pásu, doba cvičení, vzdálenost pohybu, kalorie a sklon
Funkční klávesa Funkce:? tlačítko start / stop, tlačítko pro nastavení režimu, tlačítko plus nebo mínus, tlačítko plus nebo mínus, tlačítko pro spojování rychlosti, tlačítko pro spojování svahu;
Function funkce řídicího panelu:? režim odpočítávání, režim odpočítávání vzdálenosti, režim odpočítávání kalorií, vestavěný program pohybu;

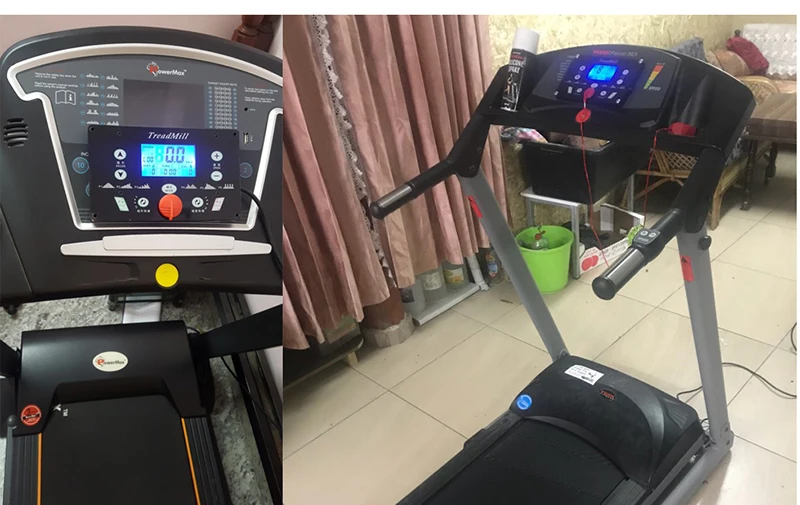

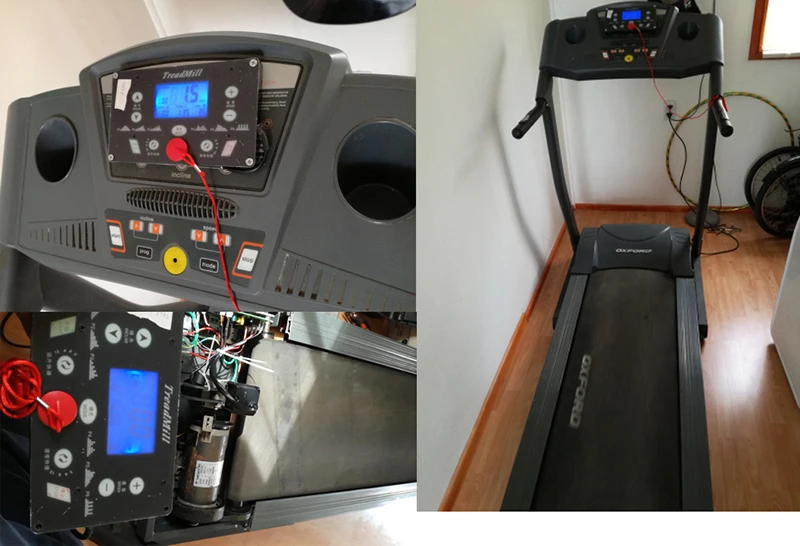

?Instalace:? oboustranná lepicí páska může být připevněna k původnímu povrchu skořepiny; nebo zabudované do původního zobrazovacího okna přístrojové desky běžícího pásu;


Nastavení výstupního momentu

1 vytáhněte bezpečnostní klíč

2 stiskněte tlačítko režimu déle než 3 sekundy, v okně se zobrazí „100“. Poté uvolněte tlačítko a změňte režim nastavení parametrů, viz níže:

3 klikněte na tlačítko "start", na levé straně okna se zobrazí "101", to znamená, že tentokrát lze nastavit min rychlost, jako fotografie:

4. Stiskněte tlačítko "start", dokud se v levém okně nezobrazí "107", což znamená, že tento čas lze nastavit na "režim nastavení točivého momentu"

5 Použijte tlačítka „Speed +“ a „Speed-“ k nastavení hodnoty, po nastavení hodnoty stiskněte tlačítko „Start“ v okamžiku, kdy levá strana okna ukazuje „108“, to znamená, že hodnota je potvrzena , systém nastavení uloží automaticky.

6 poslední kroky: nastavte bezpečnostní zámek, dokončete nastavení.

NE

Definice parametrů

jednotka

Výchozí hodnota

Programovací rozsah

101

Min. Rychlost

KM / H

1,0

0,5 ~ 3,0

102

Maximální rychlost

KM / H

12,0

3,0 ~ 16,0

103

Kalibrace rychlosti

---

13.5

1,0 ~ 20,0

104

rezervace

---

---

---

105

Zvedací režim

---

10,0

---

106

Režim senzoru

---

22.1



107

Nastavení výstupního momentu

---

3.0

0,5 ~ 20,0

108

---

---

---

---

109

---

---

---

---

Dávej pozor:

(1) 103 odpovídá kalibraci otáček motoru, čím větší je nastavená hodnota, tím menší jsou výstupní otáčky motoru;

Pokud je bez senzoru 103, tím vyšší je hodnota, tím větší jsou výstupní otáčky motoru.

(2) 105 odpovídá režimu ovládání výtahu;

O 105 = 10,1 znamená zvedání;

Ř 105 = 10,0 znamená, že není možné zvedat

(3) 106 odpovídá režimu senzoru;

O 21,9 znamená se světelným senzorem

O 22,0 znamená magnetický senzor;

O 22,1 znamená bez senzoru

(4) 107 odpovídá velikosti výstupního točivého momentu motoru, čím větší je nastavená hodnota, tím větší výstupní točivé momenty

Po každém nastavení parametru nezapomeňte klepnutím na tlačítko "Start / Stop" uložit nastavené parametry.
